很多人都在用iphone4，可以说是目前最流行的一款手机了，其以时尚性、易用性获得了用户的广泛青睐。而随着iphone4的流行，iphone4保护壳市场也随之掀起了热潮。那么，iphone4保护壳的设计有什么需要注意的地方吗?为了更好的演示，本文我们就以浩辰CAD燕秀模具为工具，绘制iphone4保护壳的全套模具2D图形。

　　简单介绍一下我们这次使用的绘图软件，浩辰CAD燕秀模具2011软件是基于浩辰CAD平台软件上的一款性能卓越的二维模具辅助设计绘图软件，也是中国首款基于国产设计软件平台上的模具专业软件。该软件集成了模具专用的标准件库，提供了顶针、模胚、斜导柱等所有模具行业的标准件，软件在专业化、人性化、高效率、智能化等方面功能突出，不仅可以大大缩短设计时间，而且还大大提高了设计的正确率。

　　下面，我们开始绘制图形。

　　使用三维pro/e软件绘制保护壳的3D产品造型在这里就不过多讲解(如图1)，也就是说我们最后模具成型的产品就是这个样子的，产品外观简单大方。

图1

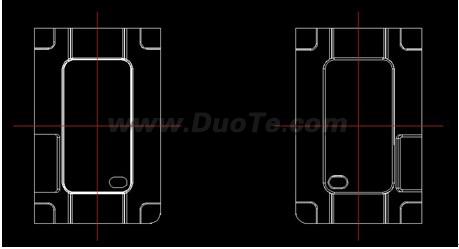

　　首先，打开浩辰CAD燕秀模具2011软件，导入pro/e绘制的iphone4保护壳2D图形(如图2)

图2

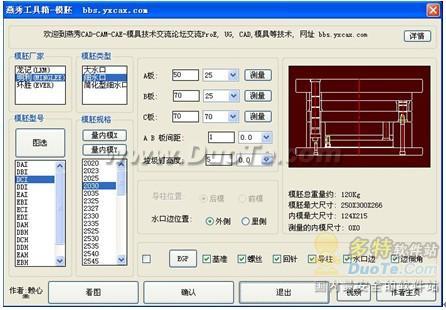

　　接着我们使用软件自带的【模具标准件库】中的【模胚】标准件，选择相应的模胚厂家和型号，使用【量内孔X】和【量内孔Y】功能进行自动测量选择模胚规格(如图3)

图3

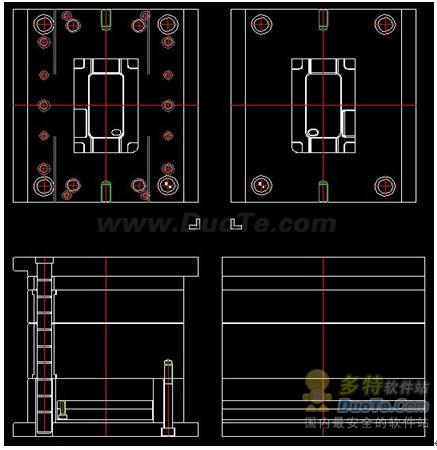

　　点击确认后选择相应插入点插入模胚(如图4)

图4
